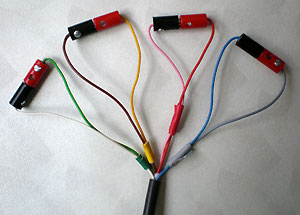

Externe Kontakte Anschluss

Druck-/Wippenschalter, Tor/Gate, Ampel, Startklappe /-Fahne, Pistole, Rampen Stopper, Zange, Hammer-/ Wasserkontakte, mehrere Tastaturen... am USB-/COM-Port.

Hier sind einige Beispiele für Ihre Kreativität:

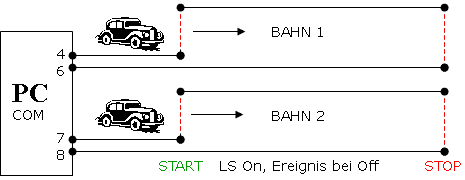

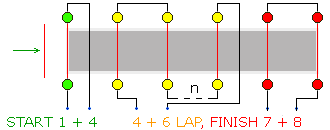

A. Nur 2 zusammen (Burger King); B. Reihenfolge:

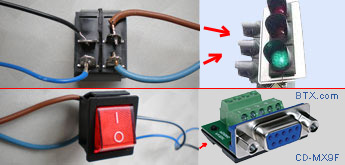

Wippenschalter (2 x Ein/Aus) zur Ampel und zum COM-Port:

Testen Sie Ihre Kontakte mit dem "COM-Test". Download

Link

Kein COM-Port?
Sie brauchen USB seriell Adapter:    Click

Warum nur USB/COM-Port?
- Serial ATA - 1,5 m;
- LPT - 1,8 m bis zu 5 m;
- FireWire - 4 m;
- USB - 5 m;
- COM - 15 m.
Um Entfernung zu verlängern, brauchen Sie die zusätzliche Geräte, aber über COM-Port haben wir kostenlos über 1 km geschafft.
Wir werden nur für RS232 programmieren. Es ist auch einfacher zu testen und die sind Lichtgeschwindigkeit schnell. USB "Com2USB" Adapterkabel suchen Sie in Ebay und Conrad.


Lichtschranken Anschluss

IR-LICHTSCHRANKE (SENDER / EMPFÄNGER  14,95 €)

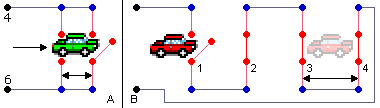

 IR-Lichtschranke PIN 4-6 (Video):

Download Flash Player um dieser Film zu sehen.

Lichtschranke Wikipedia

Zeitnahme Wikipedia

USB 4x RS232 Converter
http://www.togro.pl/download/071_IC_LOG_NewsShop.pdf

Frage: Lichtschranke funktioniert, aber die PC-Stoppuhr nicht reagiert.

Checkliste:
Mit dem "COM-Test" mit und ohne USB-Adapter/Converter auf verschiedenen Rechnern testen (Off = Lichtschranke, On = Startklappe). Merken auf was reagiert die Lichtschranke und welche PINs!
Wenn da alles funktioniert, alle Programme schließen und die "StopWatch" starten. Programm-Einstellungen öffnen und COM-Port auswählen. Kontakte (PINs) für START und ZIEL auswählen (7+9 nicht benutzen!). Mit "OK" bestätigen. Um sicher zu sein, am besten das Programm neu starten und die Einstellungen prüfen.
Lichtschranke freigeben (grünes Button am Start und Stopp-Button).
Lichtschranke passieren.
Wenn die Stoppuhr trotzdem nicht läuft, beschreiben Sie uns alle Ihre Schritte, damit wir es genau so testen können.
